Pack LiteScope

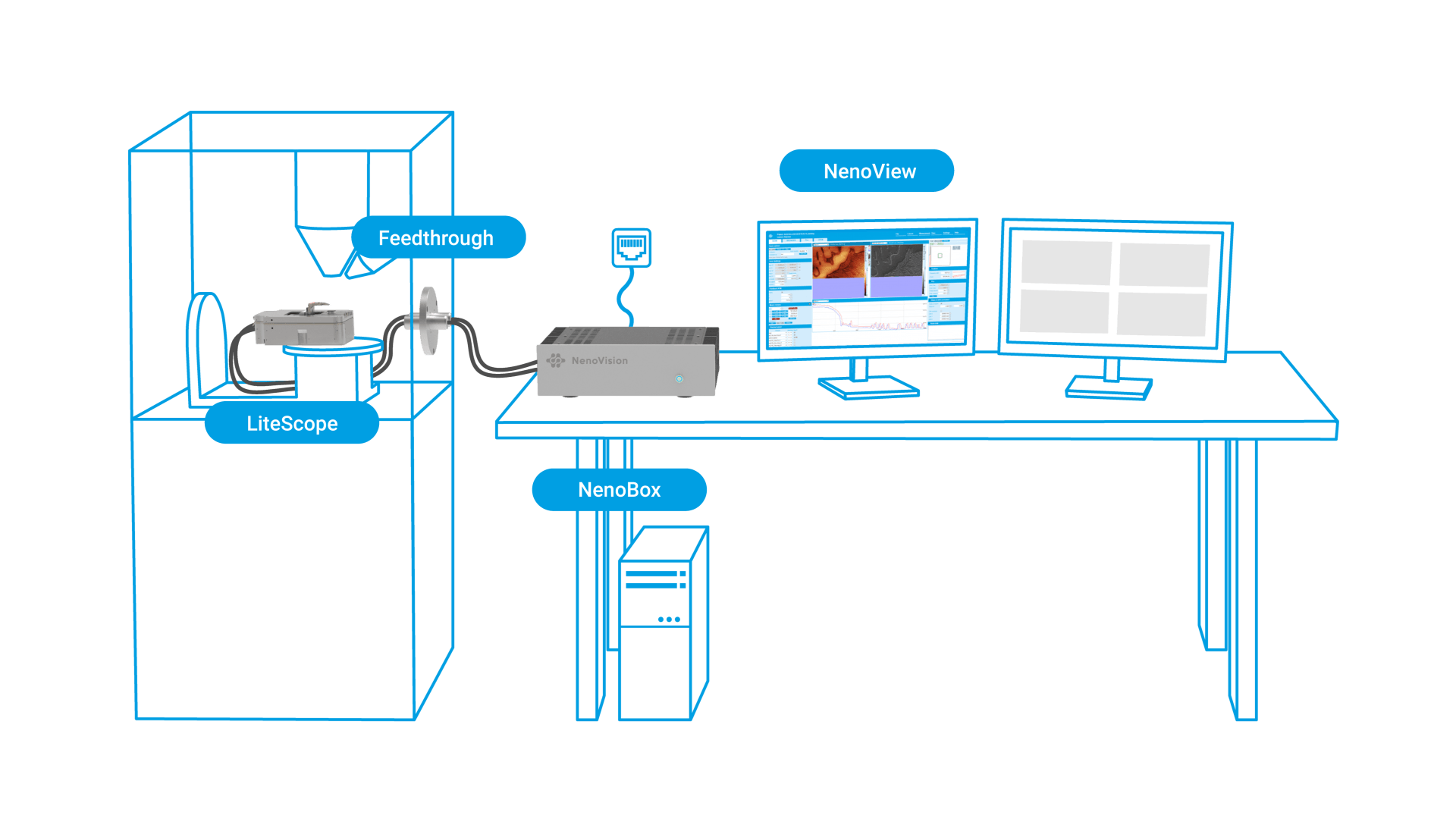

El pack LiteScope consta de:

LiteScope : cabezal de escaneo
NenoBox – unidad de control
NenoView – control software
adaptador SEM
Paso de vacío
Cableado

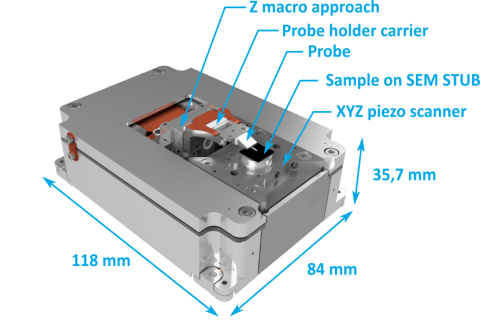

LiteScope - cabezal de escaneo

LiteScope es un microscopio AFM diseñado para una integración rápida y fácil dentro de los instrumentos SEM (operativo como un AFM independiente también).

Admite tecnología de sonda correlativa y microscopía electrónica ( CPEM )
Caracterización integral de la superficie: topografía, rugosidad, propiedades eléctricas y mecánicas del material
Diseño compacto compatible con la mayoría de los sistemas SEM
Fácil montaje/desmontaje SEM en menos de cinco minutos
Compatible con FIB, GIS, EDX y otros accesorios
Sondas de autodetección sin detección óptica ni ajuste láser
Altamente personalizable
Configuraciones de escáner opcionales
Configuración de enfoque macro opcional
Versiones para SEM de inmersión magnética o sin campo disponibles
Accesorios y módulos especiales

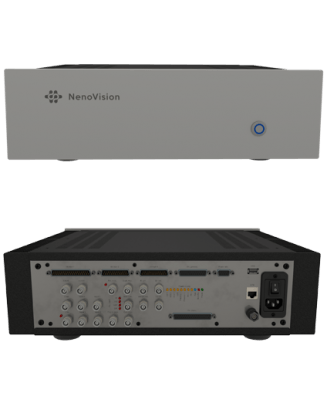

Nenobox - unidad de control

Todos los componentes electrónicos que ejecutan LiteScope están integrados en una unidad de control , lo que reemplaza la necesidad de una computadora dedicada adicional. Esta unidad es un rack estándar de 19” y puede montarse fácilmente en la ranura libre de la electrónica SEM o simplemente colocarse libre para adaptarse a las necesidades de la tarea en cuestión.

Frecuencia máxima de PLL (bucle de enganche de fase) para mediciones dinámicas 75 kHz adecuado para sondas basadas en diapasón (o superior usando PLL externo o según los requisitos del cliente)
DAC de 2 × 16 bits por eje de escaneo para alcanzar la resolución máxima en todas partes dentro del campo de visión
Entradas auxiliares de 5×16 bits para mediciones simultáneas de señales de usuario (±10 V)
Las señales de entrada se pueden emplear en un mezclador de bucle de retroalimentación de cuatro canales
Excitación de sonda externa
conexión ethernet
El preamplificador está situado dentro del cuerpo del LiteScope™, lo que garantiza una reducción significativa de las interferencias eléctricas.

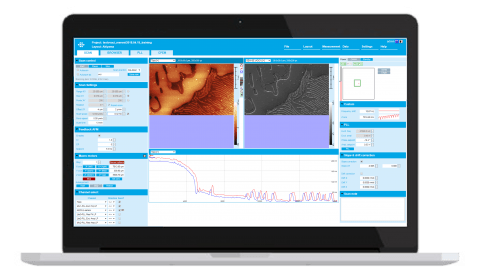

NenoView - control software

NenoView es un software fácil de usar basado en la web que nos permite controlar completamente las mediciones de configuración, la adquisición de datos y el procesamiento de datos. NenoView es compatible con la tecnología CPEM y le permite utilizar imágenes correlativas directa e internamente.

Interfaz de usuario basada en web
Acceso remoto a los datos del usuario
Control remoto de experimentos a través de tableta, teléfono inteligente, etc.
Fácil para nuevos usuarios, flexible para expertos
Guarda los datos con toda la información, incluida la configuración de la medición
Cuentas de usuario configurables individualmente
Una descarga de datos desde la PC de control a la computadora local
Postprocesamiento de datos integrado, análisis, exportación, etc.
