SJ5780-300

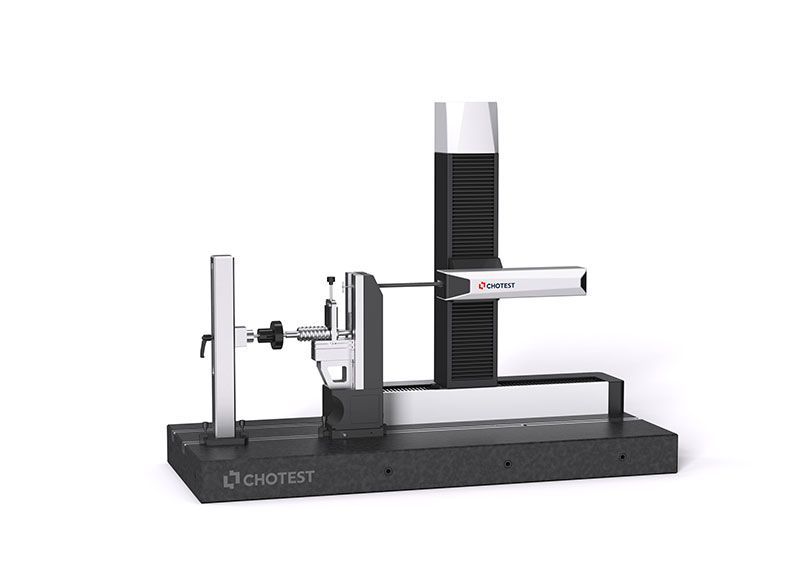

El SJ5780-300 de Chotest Technology Inc. es un perfilómetro de alta precisión diseñado para el análisis avanzado de rugosidad y perfil de superficies. Este equipo permite medir con gran exactitud parámetros de textura superficial, ondulación y geometría, proporcionando datos fiables para el control de calidad en entornos industriales exigentes.
Equipado con un sistema de medición de alta sensibilidad y un recorrido de medición ampliado, el SJ5780-300 es ideal para inspeccionar piezas de mayor tamaño o perfiles complejos. Su software de análisis intuitivo facilita la interpretación de resultados y la generación de informes. Es una solución eficaz para sectores como automoción, metalmecánica, moldes y fabricación de componentes de precisión.
Funciones
1. Función de escaneo de perfil de dos caras
Obtiene el perfil del objeto escaneando la superficie con un lápiz óptico en forma de T, luego el software puede calcular los tamaños 2D y GD y T en función del perfil.
2. Función de escaneo de hilos
Puede escanear calibres de roscas comunes para anillos/tapones, calibres de roscas cónicas para anillos/tapones, calibres de roscas simples para anillos/tapones, roscas trapezoidales, roscas de dientes de sierra, piezas de trabajo roscadas de múltiples cabezales, tornillos de avance, etc. Luego, el software puede analizar sus parámetros integrales, como diámetro interno y externo, parámetros de perfil, etc.
Aplicaciones
Coaxialidad del husillo de avance
Calibre de rosca
Tornillo de avance trapezoidal
Tornillo de bolas
Pieza de trabajo cilíndrica
Engranaje
| Características | |
|---|---|
| Modelo N° | SJ5780-300 |
| Especificaciones básicas. | Rango de medición X 0~325 mm |
| Rango de medición Z 0~325 mm | |
| Resolución mínima 0,001 μm | |
| Velocidad de escaneo 0,1~2 mm/s | |
| Medición de la fuerza 10~150 mN | |
| Pendiente máxima - Subida 78º, bajada 87º | |
| Tabla de objetos de dirección Y - Rango de recorrido 25 mm, Altura total 85 mm (la mesa motorizada es opcional) | |
| Medida del hilo | Rango de medición de roscas - Interno: M3~M200, Externo: M3~M200 (Determinado por plantillas opcionales) |
| Precisión (diámetro mayor, diámetro de pozo, diámetro mínimo) ≤±（4+L/100）μm, L es la longitud medida en mmh | |
| Precisión (paso de rosca) ≤±（1 +L/100）μm, L es la longitud medida en mm | |
| Medida de contorno | Precisión de medición del diámetro ≤±（3+L/100）μm, L es la longitud medida en mm |
| Precisión del grado de perfil ≤±（2 +L/100）μm, L es la longitud medida en mm | |
| Medición de rugosidad | Parámetros de rugosidad: Rugosidad R: Rp, Rv, Rz, Rc, Rt, Ra, Rq, Rsk, Rku, RSm, RPc, Rdq, Rdc, Rmr, Rmax, Rpm, tp, Htp, Pc, Rda, Ry, Sm, S, Rpq, Rvq, Rmq, RzJ, Rv1max, Rp1max, Rz1max, Rmr(Rz/4), maxRa, R5z, R3z, Rh, Dq, Lq, SD Rugosidad clave: Rcore: Rk, Rpk, Rvk, Mr1, Mr2, A1, A2 Perfil: Pa, Pq, Pt, Pz, Pp, Pv, PSm, Psk, Pku, Pdq, Pdc, Pc, PPc, Pvq, Pmr, Pmq, Rad, PzJ, Pmax, StpHt, TIR, Avg, Pendiente, Área+, Área, Área, Perfil, Borde, StpWd, Bumpht Ondulación del perfil: Wa, Wq, Wt, Wz, Wp, Wv, WSm, Wsk, Wku, Wdq, Wdc, Wmr, Wpc, Wc, Wh, Wmr(WZ/4) Motivo: R, AR, W, AW, Rx, Wx, Wte, Nr, Ncrx, Nw, Cpm, CR, CF, CL ISO5436: Pt5436, D |
| Rango de medición Ra - Ra0,012 μm~Ra12,5 μm | |
| Exactitud 5% | |
| Filtro - Filtrado 2RC, filtrado gaussiano y filtrado de fase cero | |
| Longitud de muestreo 0,008, 0,08, 0,25, 0,8, 2,5, 8,0, 25 mm | |
| Duración de la evaluación - Cálculo automático | |
| Longitud de onda de corte 0,25/0,8/2,5 (mm) o corte definido por el usuario | |
| Tamaño (largo x ancho x alto) | 1200×500×1180 mm |
| Peso | 200 kilos |
