Topografía 3D

Con el módulo 3D de InSight, es posible visualizar la topografía de la muestra en observación. Mediciones de altura y perfiles.

Profundidad de campo extendida (EDF)
“Súper profundidad de campo”, mediante la captura de imágenes con diferentes niveles de enfoque y la extracción inteligente de una imagen con enfoque completo a partir de las imágenes capturadas.

Medición de rugosidad

El DPX F1000 ofrece una medición de rugosidad sin contacto según las directrices de la norma ISO 25178-2:2012.

Campo de visión ampliado / Unión automática

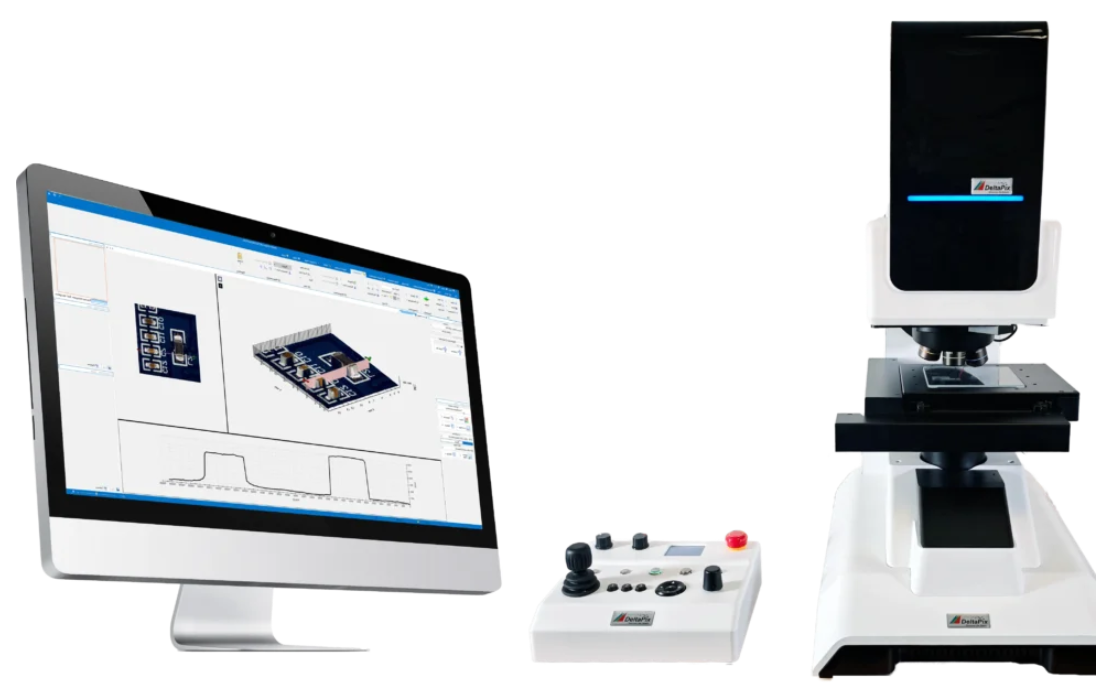

Al incluir una platina XY motorizada en el microscopio digital DPX F1000, el campo de visión se puede ampliar significativamente.

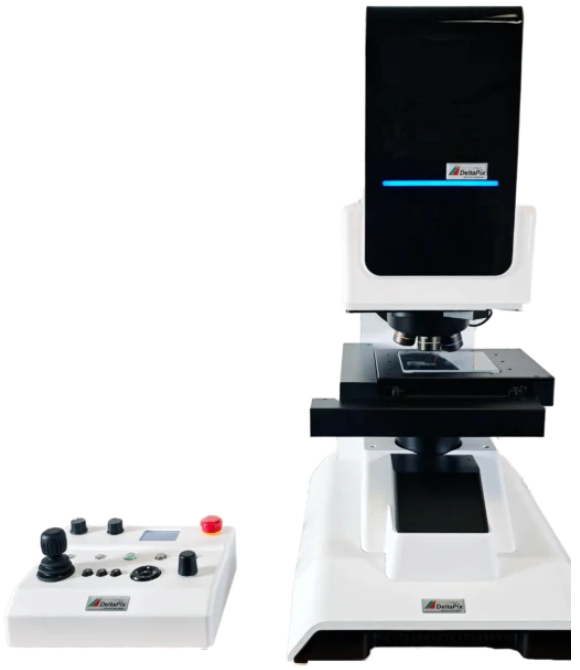

Totalmente automatizado
Torreta motorizada con opción de hasta 5 objetivos BF/DF. Enfoque motorizado con rango de 70 mm.
Platina XY motorizada de 100 mm x 100 mm.

Mediciones 2D
El software DeltaPix Insight proporciona un conjunto completo de potentes herramientas de medición, disponibles tanto para el funcionamiento manual como para la medición automatizada mediante la detección avanzada de bordes.

Esto mejora la precisión a la vez que agiliza y optimiza el proceso.
Los resultados de las mediciones y las dimensiones reales se pueden guardar directamente en las imágenes capturadas o exportar a archivos Excel, CSV o PDF. Utilice las plantillas incluidas para generar informes sin complicaciones o cree plantillas personalizadas adaptadas a sus necesidades específicas.

Además, las mediciones de múltiples muestras se pueden consolidar en un único archivo CSV para un análisis estadístico más sencillo.

– Regla
– Elipse
– Polígono
– Medición a mano alzada
– Rectángulo
– Transportador
– Círculo
– Distancia al centro del círculo
– Distancia de un punto a una línea
– Ángulo

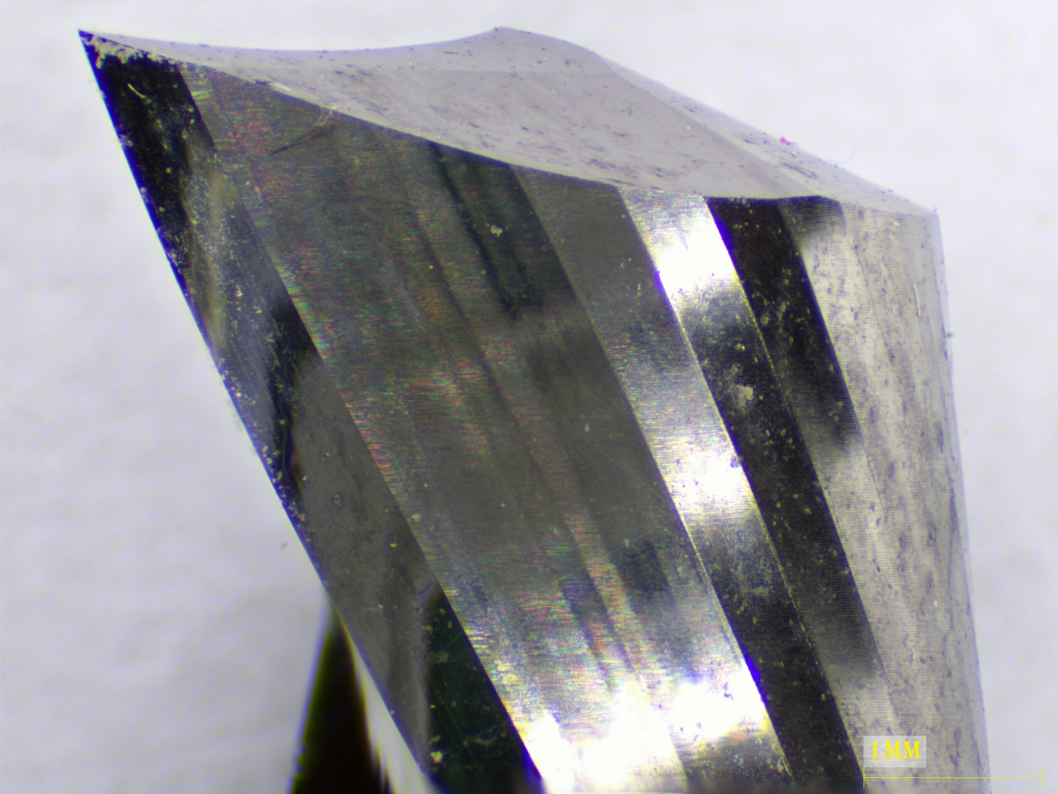

Profundidad de campo extendida (EDF)

El microscopio digital DeltaPix DPX F1000 ofrece imágenes de alta resolución y gran profundidad de campo a una velocidad extraordinaria.

Mediante la captura de imágenes en múltiples planos focales y el uso de algoritmos de última generación combinados con la tecnología DeltaPix SDM, permite obtener imágenes de profundidad de campo ultrarrápidas, un verdadero avance en microscopía.
Esta técnica avanzada amplía la profundidad focal estándar del objetivo y es compatible con microscopios estereoscópicos.

El número de imágenes necesarias para cada captura con enfoque extendido se determina automáticamente en función de la profundidad de campo a un aumento determinado, lo que garantiza un procesamiento de imágenes fluido y eficiente.

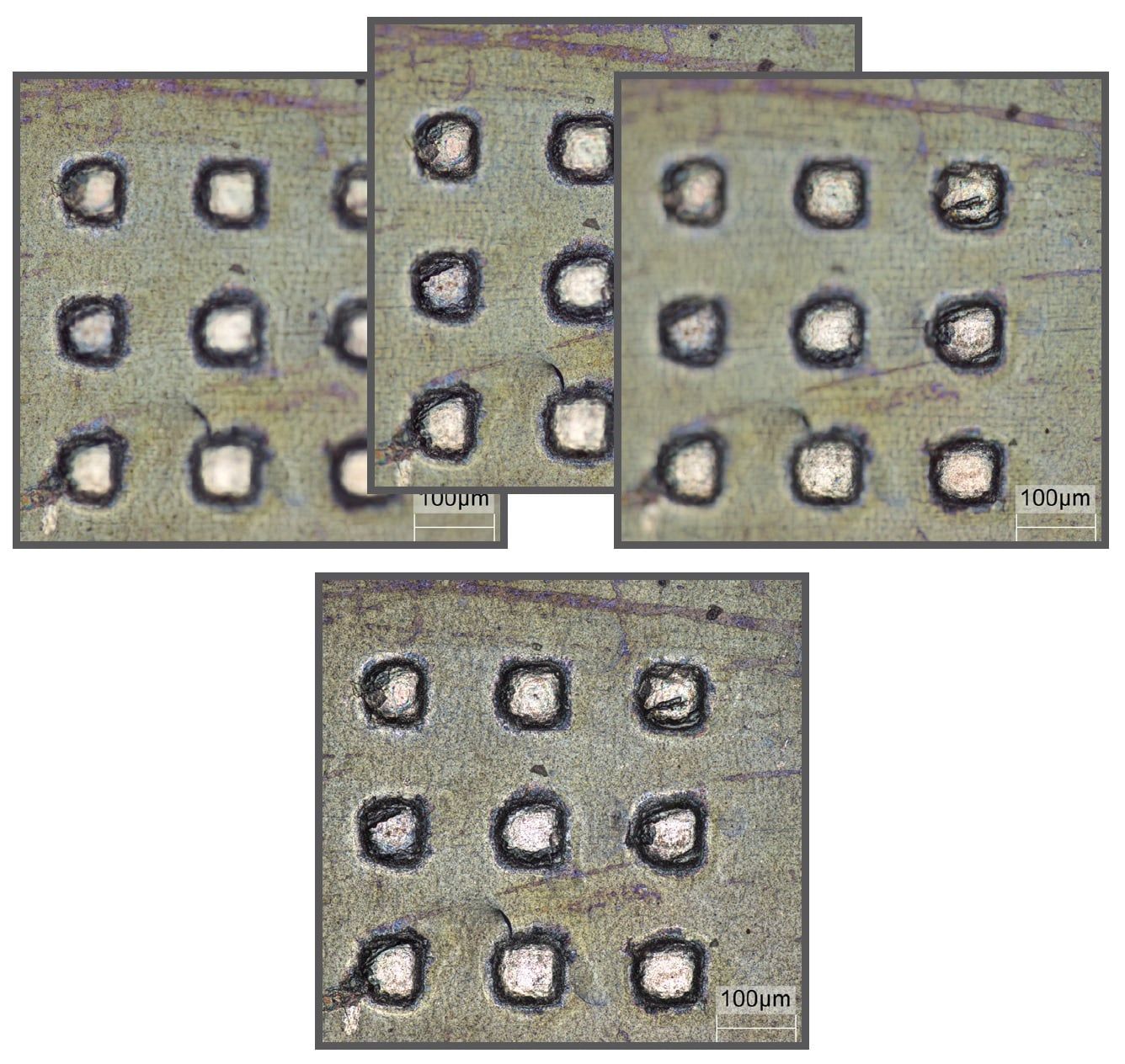

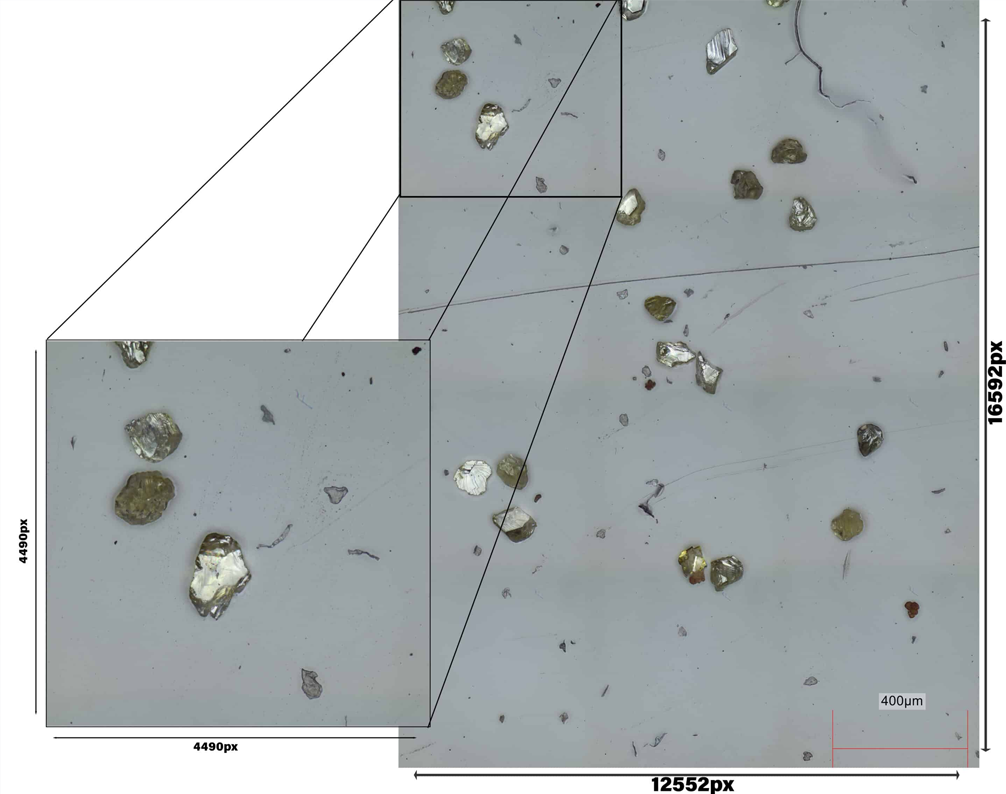

Costura automática
El DPX F1000 establece un nuevo estándar con su amplio campo de visión, ofreciendo alta resolución y una precisión excepcional.

Equipado con una platina XY motorizada con un recorrido de 100 mm x 100 mm, permite una amplia gama de imágenes, lo que lo hace ideal para escanear muestras grandes con resolución microscópica (superior a 0,250 μm en XY y Z).
Diseñado para la eficiencia, el DPX F1000 simplifica la composición de imágenes al eliminar los cálculos complejos que debe realizar el usuario.

Simplemente coloque la plataforma en dos esquinas opuestas de su región de interés utilizando el joystick o el teclado, y el software se encargará del resto, uniendo automáticamente las imágenes para crear un campo de visión amplio y sin fisuras con un asombroso detalle microscópico.

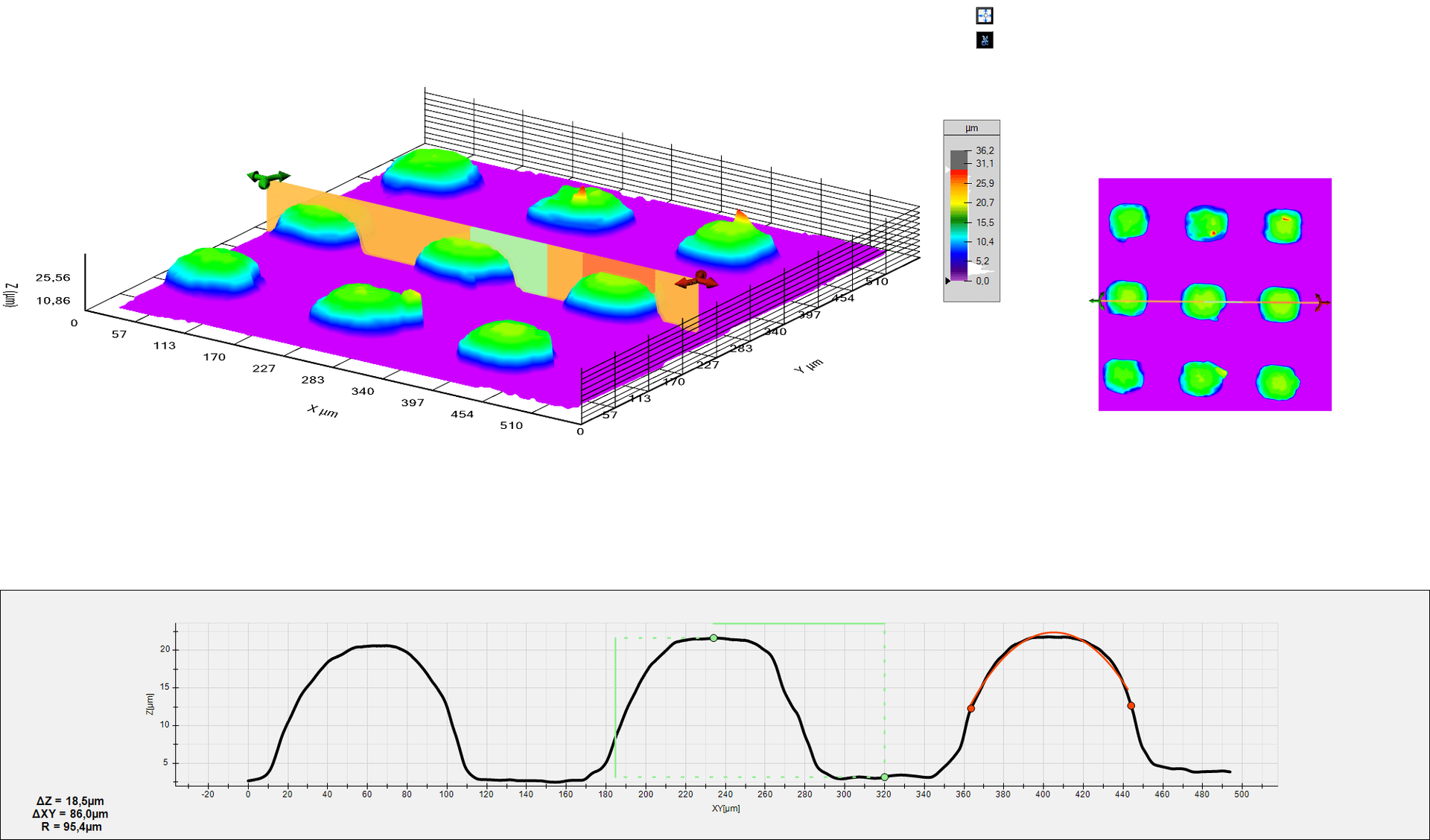

Topografía 3D

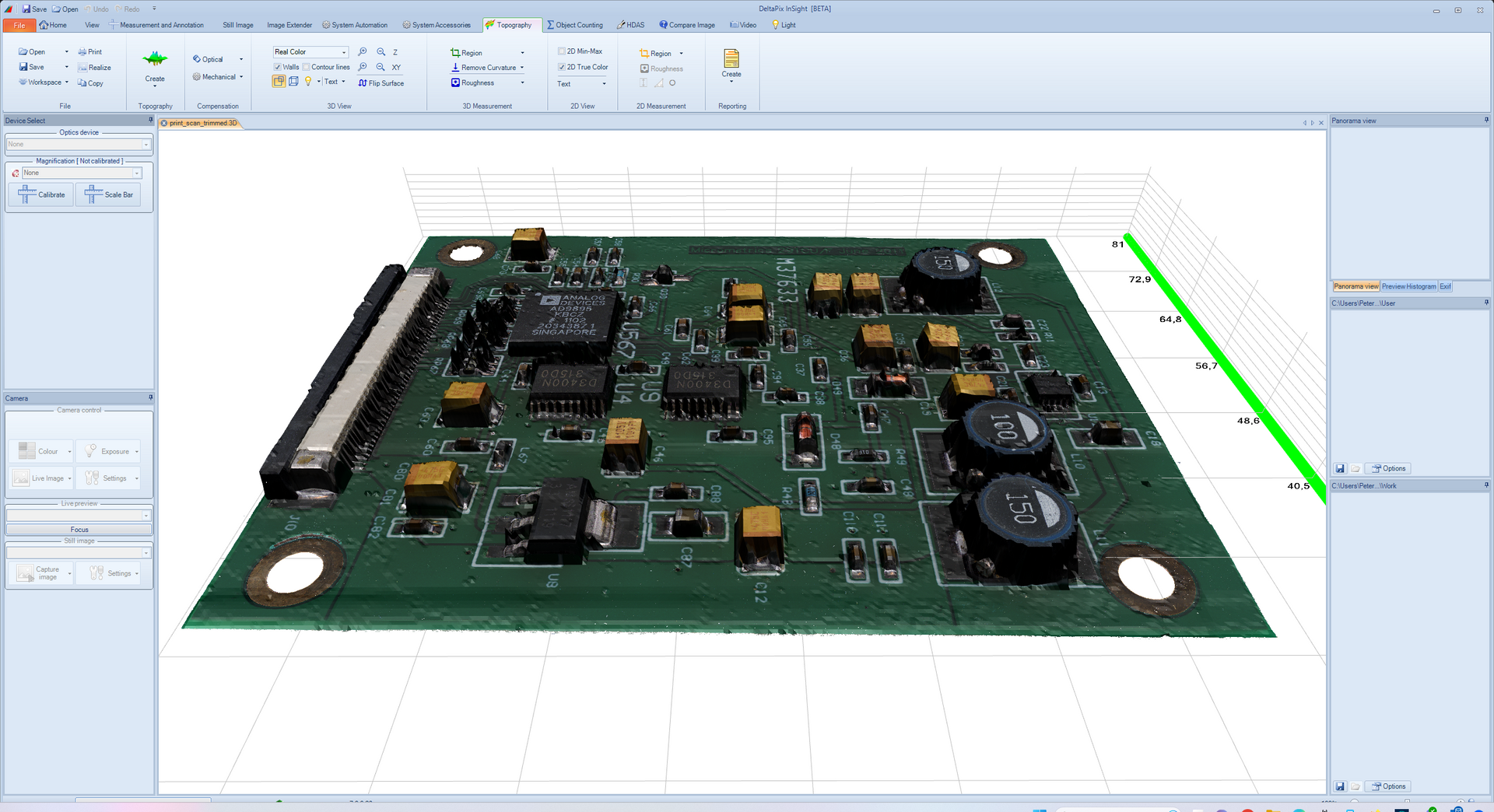

El DPX F1000 es el microscopio digital ideal para topografía 3D, ya que proporciona modelos 3D de alta resolución de las muestras en observación. Estos modelos 3D se pueden visualizar en color real o pseudocolor, ofreciendo una visión general rápida y detallada de la estructura de la superficie. Esta funcionalidad permite a los usuarios realizar mediciones 3D precisas mediante diversas herramientas, como mediciones de altura (ΔZ), ángulo y radio.

Nueva costura 3D
Unión 3D totalmente automática con movimiento motorizado en los ejes XYZ. Ahora es posible capturar todos los detalles de la muestra en altísima resolución e imágenes 3D de hasta 16 000 x 16 000 píxeles.

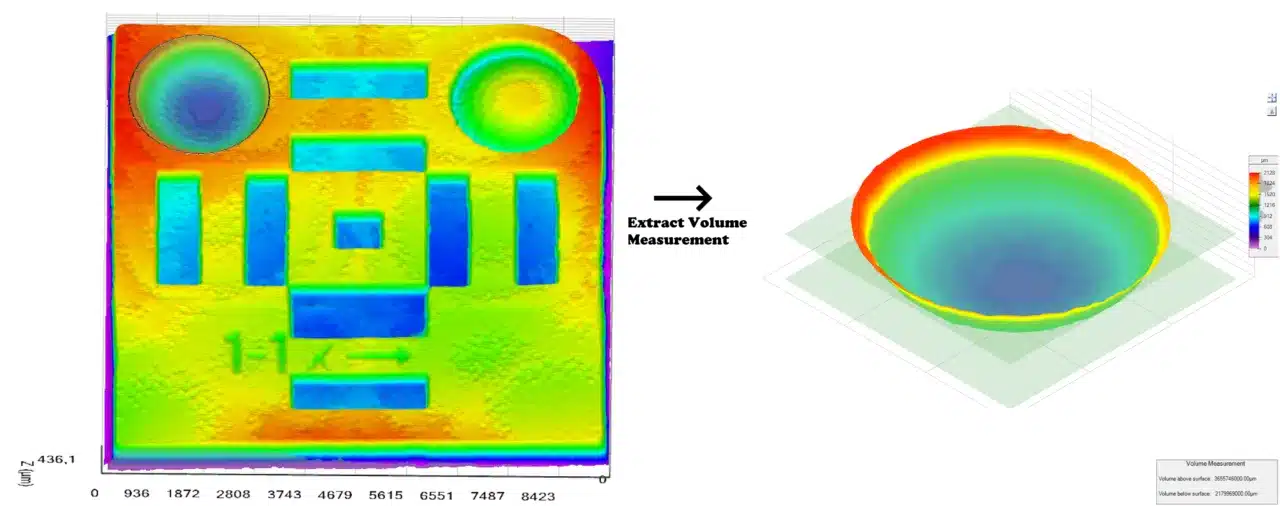

Análisis de volumen

Con DeltaPix InSight, medir volúmenes en topografías 3D es muy sencillo. Se puede especificar la superficie relevante mediante las herramientas de selección y, a continuación, extraer el volumen. La medición del volumen se puede ajustar utilizando los dos planos de corte para truncarlo.

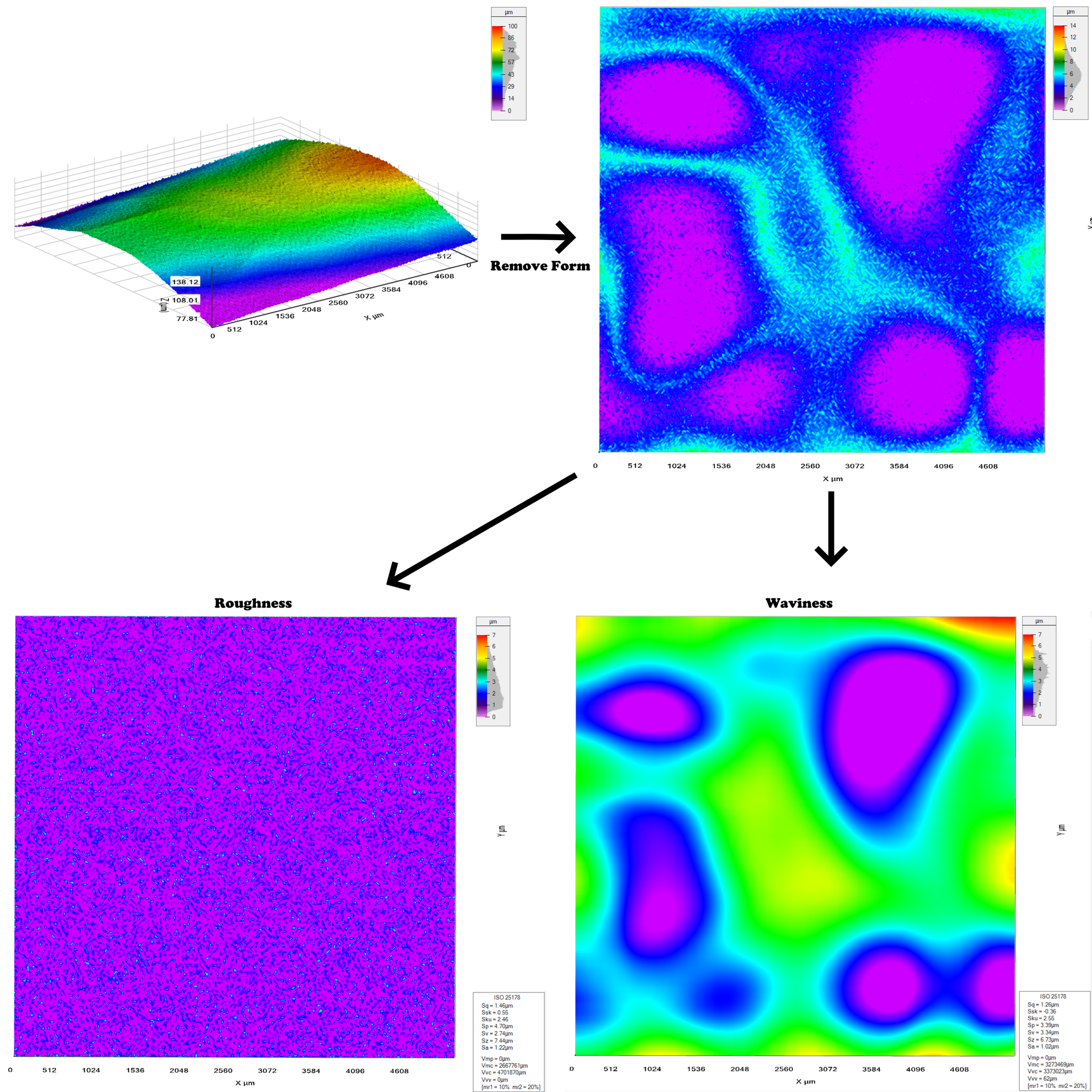

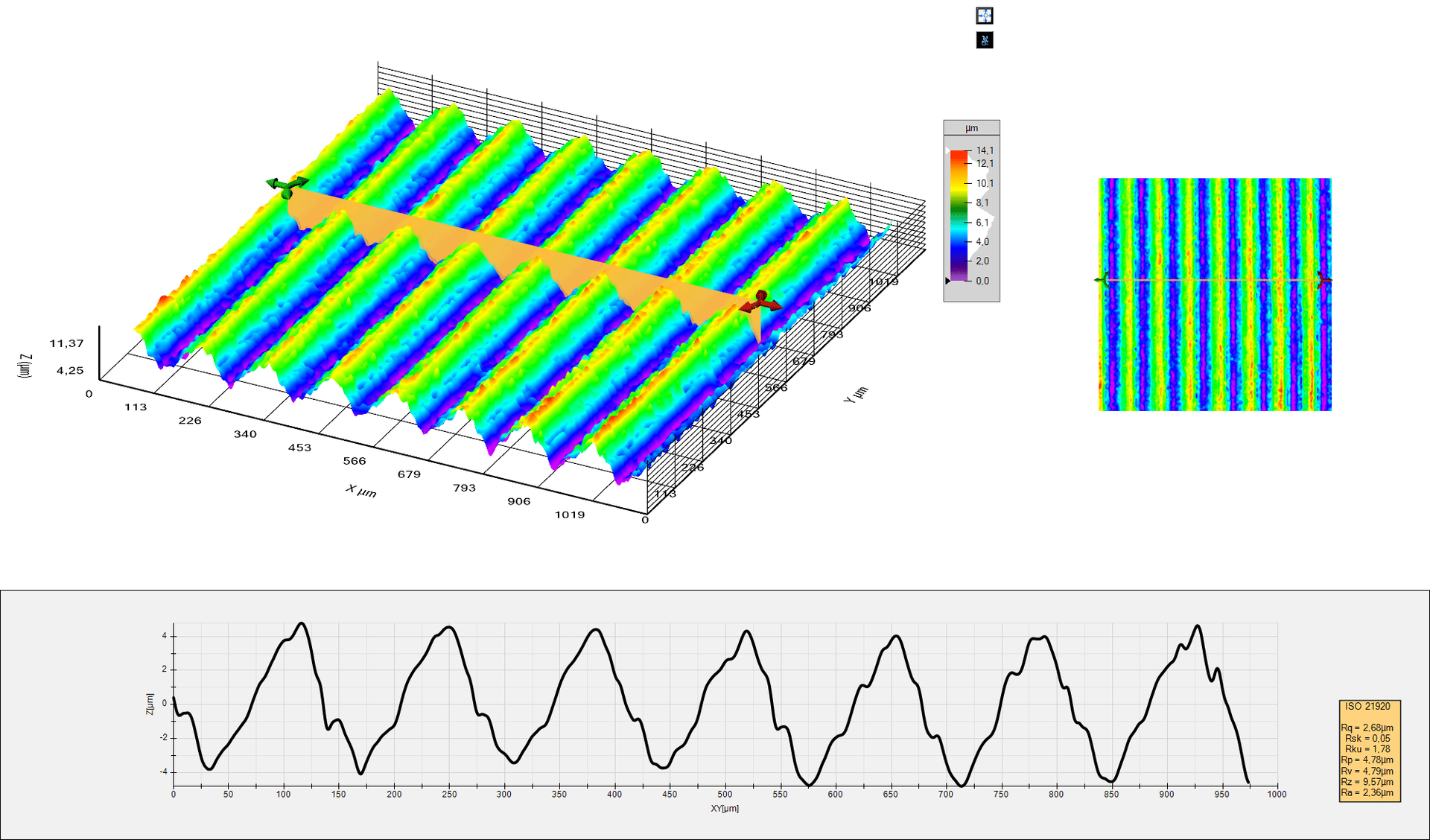

Análisis de la textura superficial

El DeltaPix DPX F1000 permite medir parámetros de rugosidad y textura tanto en perfiles 2D como en superficies 3D, de acuerdo con las normas ISO 4287 y 25178. Es posible nivelar superficies y perfiles, y eliminar la forma ajustando los datos con primitivas geométricas o un polinomio. Se pueden aplicar diversas opciones de filtrado y especificar el ángulo de corte. Además, cuenta con funciones avanzadas de procesamiento de datos para eliminar valores atípicos y completar los puntos faltantes. Gracias a estas funcionalidades, se pueden evitar aplicaciones de terceros en la mayoría de los casos de análisis de textura superficial. Los resultados se pueden exportar a una hoja de cálculo de Excel.
