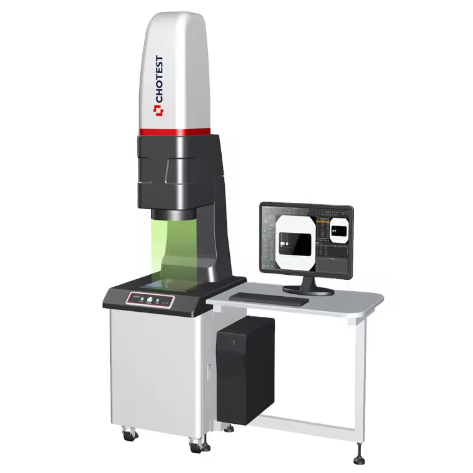

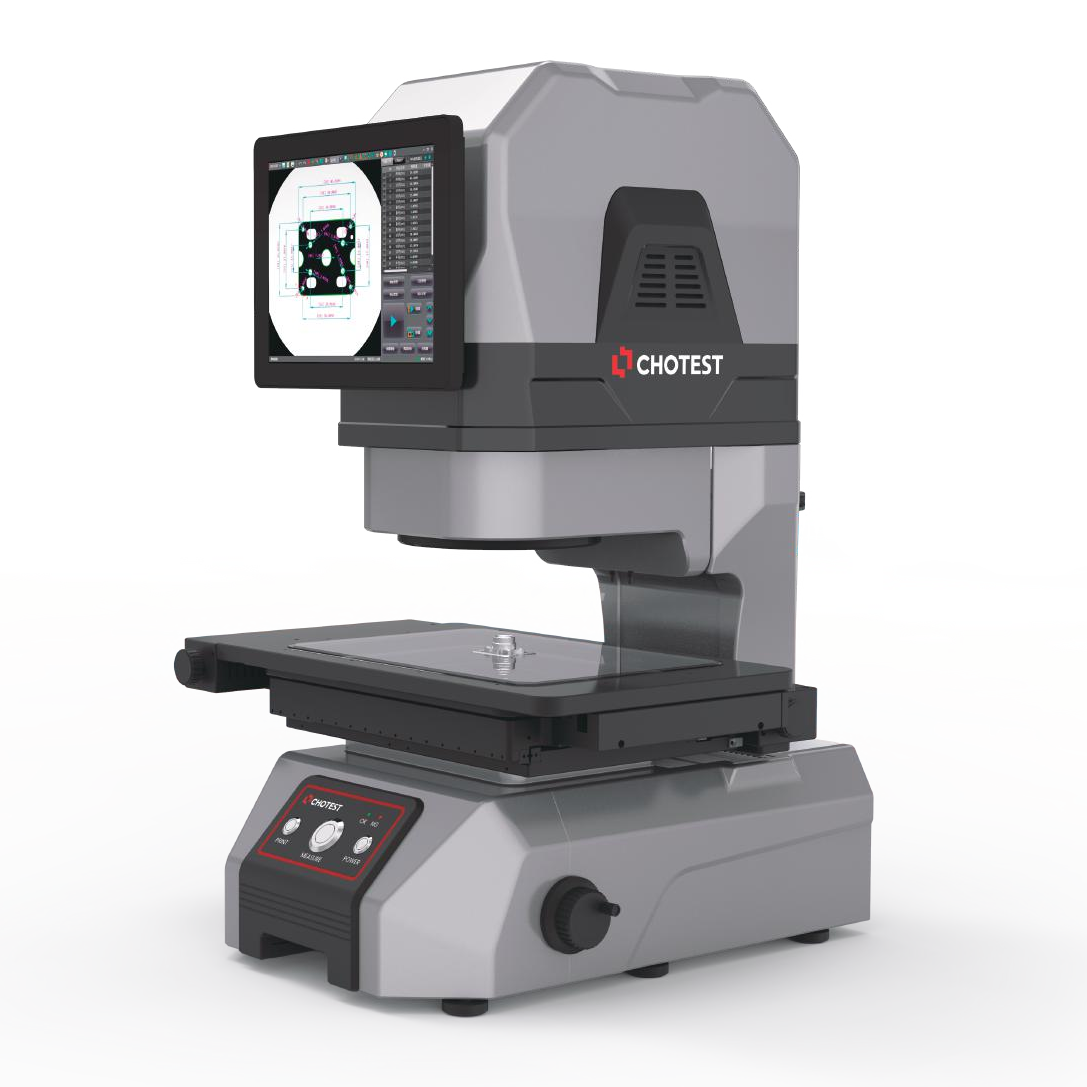

VX4230S
Basadas en el principio de medición por visión artificial y en algoritmos de análisis de imagen de alta precisión, las máquinas de medición instantánea serie VX4000, equipadas con lentes ópticas telecéntricas dobles de gran profundidad de campo, permiten realizar mediciones dimensionales rápidas mediante una operación de un solo clic.

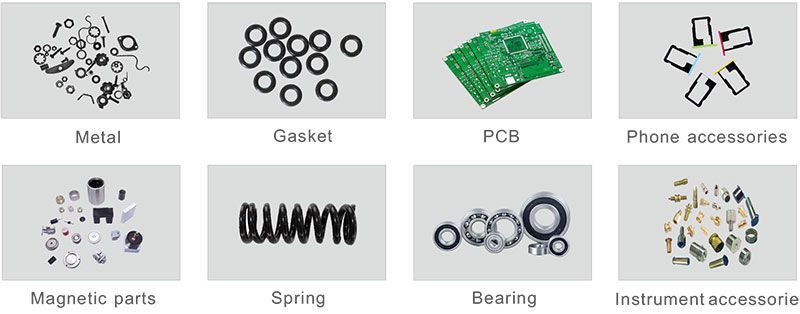

La serie VX4000 es adecuada para la medición dimensional de alta precisión en sectores como la maquinaria, la electrónica, los moldes, la inyección de plásticos, la ferretería, el caucho, los equipos eléctricos de baja tensión, los materiales magnéticos, el estampado de precisión, los conectores y terminales, la telefonía móvil, los electrodomésticos, las placas de circuito impreso, los dispositivos médicos, la relojería, las herramientas de corte, entre otros.
- Sensor de imagen: CMOS de 25 M
- Campo de visión: φ230 mm
- Profundidad de campo: 50 mm
- Distancia de trabajo: 400m
- Resolución: 0,1 μm
- Tamaño (largo x ancho x alto): 830 × 605 × 1500 mm
- Peso: 375 kg
| Paámetros | ||
|---|---|---|
| Model | VX4230S | VX4230 |
| Image Senor | 25MP CMOS | 12 |
| Monitor | 24" LCD (XGA:1920×1080) | |
| Acceptance Lens | Double Telecentric Lens | |
| Parallel transmission illumination(White Light) | ||
| F.O.V. | Φ230mm | 200×150mm |
| Depth of Field | 50mm | |
| Working Distance | 400mm | |
| Repeatability | ±2um | |
| Accuracy of Image Meas.* | ±5um | 1 |
| Z-Axis Travel range | 65mm | 100mm |
| Software | VisionX | |
| Resolution | 0.1um | |
| Loading Capacity | 15kg | |
| Size(LxWxH) | 830*605*1500mm | |
| Weight | 375kg | |
| Input | AC100~240V,50/60Hz,4A,600W | |
| Working Environment | Temp.10℃-35℃, Humidity 20%～80%, Vibration<0.002g, Less than 15Hz |
Observaciones:
*1 En la posición de enfoque, la temperatura ambiente es de +20 °C ± 1,0 °C
Aplicaciones

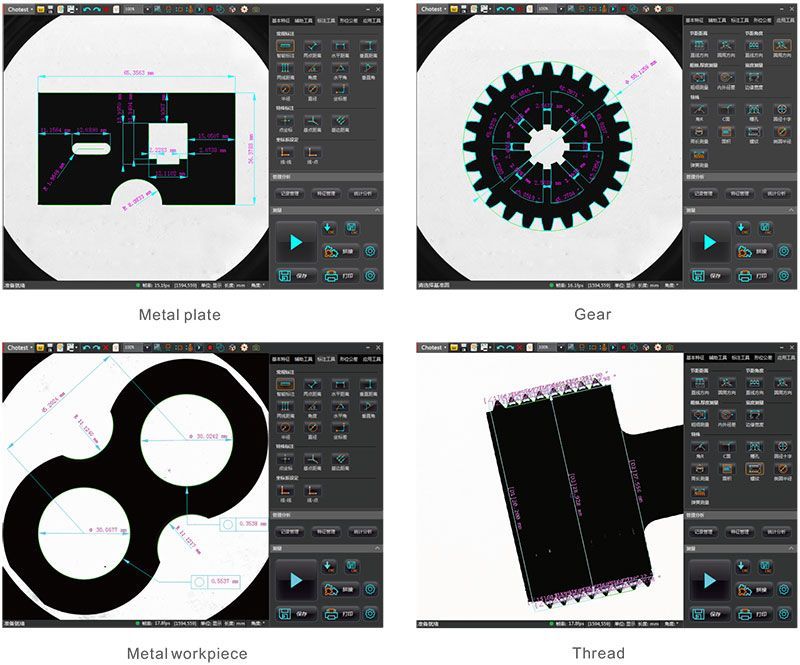

El software VisionX incorpora hasta 80 herramientas de extracción y análisis, entre ellas:
- Extracción de características (puntos máximos, líneas centrales, arcos, picos, etc.).
- Herramientas auxiliares (creación de puntos, líneas y círculos, ajuste de rectas, ajuste de círculos, tangencias, circunferencias inscritas, etc.).
- Etiquetado inteligente.
- Tolerancias de forma.
- Herramientas de aplicación específicas (distancia y ángulo de paso, ranuras, roscas, secciones circulares, ángulos de inclinación, redondeos, etc.).
Los resultados de medición y sus principales valores estadísticos (como media, σ, 3σ, 6σ, Ca, Cp, Cpk, entre otros) se registran y archivan automáticamente. Además, los operadores pueden seleccionar diferentes condiciones de filtrado para la extracción y análisis de datos históricos.
Estadísticas
El gráfico de tendencias muestra la evolución habitual de los valores medidos, como los cambios monotónicos o periódicos, y puede utilizarse para supervisar posibles anomalías en el proceso de producción o en los equipos de fabricación. El histograma refleja el estado y la distribución de las fluctuaciones en la calidad del producto, permitiendo visualizar de forma intuitiva la situación de calidad durante el proceso productivo, así como predecir la calidad del producto y la tasa de fallos.
Mediante el diagnóstico y el análisis de la calidad con métodos estadísticos, el SPC permite supervisar la calidad del producto y la evolución del proceso de producción.
Gracias al
SPC, es posible aplicar soluciones preventivas durante el proceso productivo, reduciendo las inspecciones y reparaciones posteriores. Como resultado, se logra un mejor control del proceso de fabricación y una mejora continua de la calidad del producto.
