CHT1012
Las máquinas de medición de vídeo automáticas de la serie CHT cubren diferentes rangos de medición, ofrecen una funcionalidad potente y pueden realizar mediciones precisas de dimensiones de superficies, contornos, ángulos, posiciones y tolerancias geométricas para varias piezas complejas.
Las máquinas automáticas de medición de vídeo de la serie CHT se pueden utilizar en maquinaria, electrónica, moldes, moldeo por inyección, hardware, caucho, electrodomésticos de bajo voltaje, materiales magnéticos, estampado de precisión, complementos de conexión, conectores, terminales, teléfonos móviles, electrodomésticos, placas de circuitos impresos, equipos médicos, relojes, cuchillos, medición y prueba, etc.
Generación automática de informes
Genera automáticamente informes de análisis SPC y admite el acoplamiento remoto de datos.
Funciones de medición
Herramientas de extracción
Escaneo para extraer puntos de borde, extracción de puntos de borde de múltiples segmentos, extracción de puntos de borde circulares, extracción de elipse, selección de marco para extraer líneas de contorno, puntos de enfoque, puntos más cercanos, etc.
Herramientas de anotación
Punto, línea, círculo (coordenadas centrales, radio, diámetro), arco, centro, ángulo, distancia, ancho de línea, posición del agujero, apertura, número de agujeros, distancia de agujero a agujero, distancia de agujero a borde, distancia del centro del arco al agujero, la distancia desde el centro del arco hasta el lado, la distancia desde el punto alto del arco hasta el punto alto del arco, y la distancia de la intersección a la intersección, etc.
Construcción
Punto de intersección, punto central, punto extremo, punto final, línea que une dos puntos, línea paralela, línea perpendicular, línea tangente, bisectriz, líneas centrales, fusión de segmentos de línea, círculo de radio, círculo inscrito de tres líneas, círculo inscrito de radio de dos líneas, etc.
GD&T
Evaluación de rectitud, redondez, perfil, posición, paralelismo, simetría, perpendicularidad, concentricidad y otras tolerancias de forma y posición.
Coordinar Sistema de coordenadas del instrumento, punto a línea, punto a punto, línea a línea y otros sistemas de coordenadas de la pieza de trabajo; sistema de coordenadas de registro de imagen; Puede trasladar, rotar, ajustar manualmente el sistema de coordenadas.
Herramientas especiales Ángulo R, paso horizontal, paso circunferencial, pantalla, ranura, comparación de contorno, resorte, junta tórica y otras herramientas especiales para una medición rápida.
Admite configuración de lotes de tolerancia, clasificación de escala y gestión personalizada de colores.

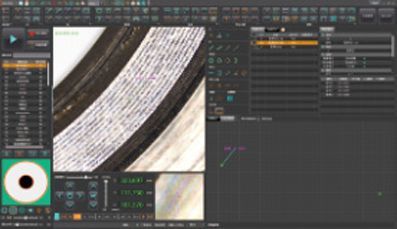

Facilidad de operación
Con un software fácil de usar, cualquiera puede aprender a usarlo rápidamente.

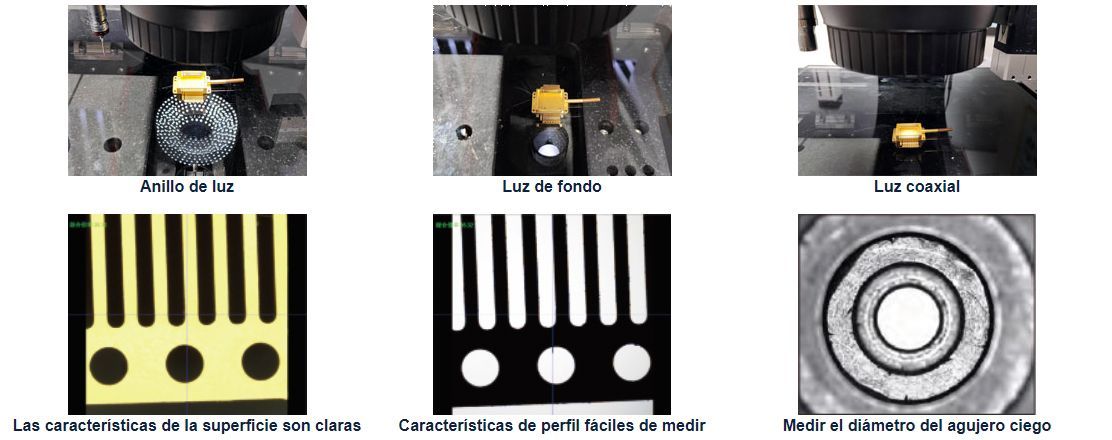

Disparo flexible y cálculo preciso
Admite control de programación segmentaria de luz de superficie, luz transmitida y luz coaxial, identifica automáticamente la posición de medición y obtiene resultados de medición uniformes y estables en todo momento.

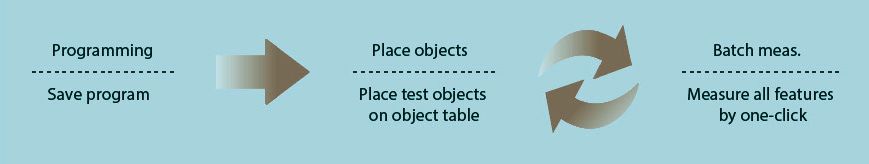

Medición automática de lotes
El programa coincide con el sistema de coordenadas de la pieza de trabajo, ejecuta automáticamente el proceso de medición, admite la importación de dibujos CAD y dibujos Gerber y coordina la medición correspondiente del sistema.
En el modo de sistema de coordenadas fijas CNC, la medición por lotes se puede realizar de forma rápida y precisa.

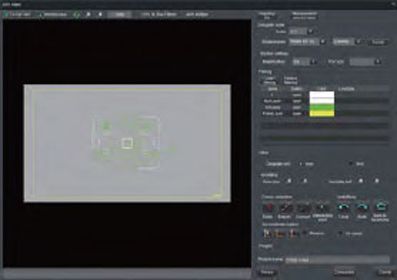

Importar dibujo CAD para crear un programa
Medición de lotes CNC
Accesorios

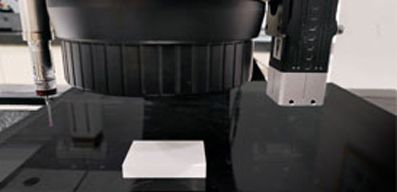

Equipa una sonda táctil o una sonda óptica para medir la altura y la planitud y realizar mediciones espaciales 2.5D.
Admite entrada externa de calibradores digitales y medidores de altura; admite impresoras de etiquetas.
Medición de altura
Medición de planitud
Resultado de altura
Resultado de planitud
| Características | |
|---|---|
| Modelo N° | CHT1012 |
| Rango de viaje | X(mm) 1000 |
| Y(mm) 1200 | |
| Z(mm) 200 | |
| Tipo de estructura | Puente |
| Material base | Granito |
| Monitor | Pantalla LCD de 24" (1920×1080) |
| Sensor de imagen | Cámara industrial color de alta definición de 1,6 MP |
| Resolución de la escala de vidrio | 0,1 μm |
| Lente | Lente motorizada 8.3X (13.3X opcional) |
| Aumento | Zoom óptico: 0,6X~5,0X, Zoom de imagen: 27~229X |
| Luz | Luz de fondo: Iluminación de transmisión telecéntrica |
| Anillo de luz: Luz de superficie de 6 anillos y 8 segmentos (255 niveles) | |
| Luz coaxial LED | |
| Precisión | X/Y (3,5+L/200)μm |
| X⊥Y (4,5+L/200)μm | |
| Z (4,5+L/200)μm | |
| Velocidad máxima | XY 500 mm/s |
| Z 100 mm/s | |
| Medición de altura (sonda óptica) (opcional) | Rango de medición X*Y 900*1200 mm |
| Profundidad/diámetro máximo (H/Φ) 1.64 | |
| Diámetro de la viga Φ100μm (Φ18μm opcional) | |
| Resolución 0,25 μm | |
| Z No movimiento - Rango(Z) ±2 μm | |
| Z No movimiento - Exactitud ±2 μm | |
| Z movimiento - Rango(Z) 200 mm | |
| Exactitud | Z movimiento - Exactitud ±(6+0,01H)μm, H es la altura del movimiento Z en mm |
| Tamaño | 2150×2620×1700 mm |
| Peso | 3600 kilos |
| Capacidad de carga | 50 kilos |
| Fuerza | 2500 W |
| Opción de sensor | (1) Sonda táctil; (2) Sonda óptica |
| Control de movimiento | Sistema de servocontrol |
| Software | Visión X |
| Aporte | CA 200-240 V, 50/60 Hz |
| Entorno de trabajo | Temperatura 20℃ ±2℃, Humedad 20~80%, Vibración <0,002g, Menos de 15Hz |
Observaciones:
*
1 En la posición de enfoque, la temperatura ambiente es de +20 °C ± 1,0 °C y la carga sobre la mesa es de 5 kg o menos; L es el rango de movimiento de la mesa en mm.
*
2 Es la precisión mecánica y la precisión real depende de la superficie del objeto donde se enfoca la lente.
