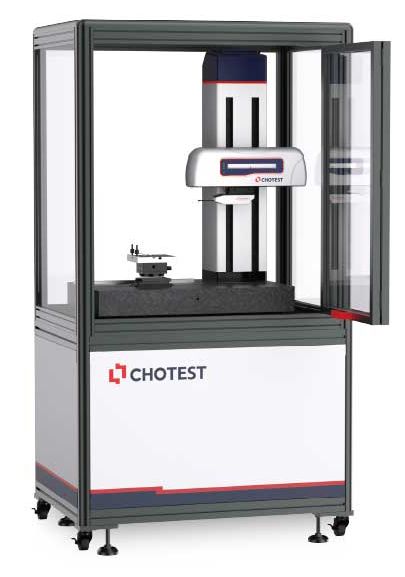

SJ5720-OPT200
La serie SJ5720-OPT permite medir la rugosidad y el perfil de la superficie tras un solo escaneo. Además, cuenta con un módulo de software dedicado para la medición y el análisis de superficies asféricas de gran tamaño, lo que la convierte en una solución de medición ideal para la industria de lentes ópticas.
También se puede utilizar para medir perfiles y rugosidad en superficies curvas grandes, como cojinetes, juntas artificiales, moldes de precisión, engranajes, cuchillas, etc. En consecuencia, se utiliza ampliamente en mecanizado de precisión, automóviles, cojinetes, máquinas herramienta, moldes, hardware de precisión y otras industrias.
Funciones
1. Evalúa los parámetros de perfil y rugosidad al mismo tiempo después de escanear una vez.
2. Alta precisión, alta estabilidad y alta repetibilidad.
3. Módulo de software óptico asférico
4. Sistema de gestión inteligente y análisis avanzado de software
5. Sistema de protección inteligente durante el escaneo.
6. Control manual flexible
7. Sistema de aislamiento de vibraciones de alta estabilidad.
Aplicaciones
Lente
Molde de lente intraocular
Lente vehícular
Lente infrarroja
Molde óptico
Lente
Software

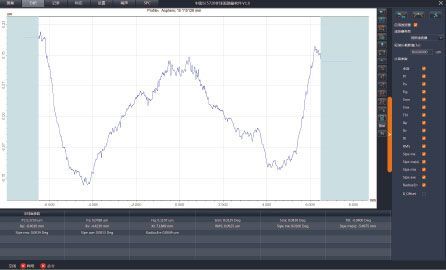

El software profesional de medición de superficies asféricas puede analizar todos los parámetros de superficies asféricas.
Hay algunos parámetros de autocomprobación en el software, por lo que la exactitud de la fórmula de entrada se puede determinar mediante autocomprobación.
| Características | |
|---|---|
| Modelo N° | SJ5720-OPT200 |
| Medición del perfil | Rango de medición |
| CON | X 0~200 mm |
| Z1 | Z 0~500 mm |
| Z1 ±6 mm (opcional: ±12 mm) | |
| Resolución 0,001 um | |
| Exactitud | Z1 ≤±（0,5+0,03 H）μm（H,mm） |
| Pt ≤0,2 μm | |
| Bola estándar * ≤±(1+R/20)μm (R,mm) | |
| Ángulo * ≤±1′ | |
| Velocidad de movimiento | X 0~20 mm/s |
| Z 0~20 mm/s | |
| Velocidad de escaneo 0,05~5 mm/s | |
| X Rectitud * ≤0,25 μm/200 mm | |
| Medición de la fuerza 0,5 mN, 0,75 mN, 1 mN, 2 mN, 3 mN (ajustable) | |
| Medición de rugosidad | Rango de medición Ra - Ra0,012 μm~Ra12,5 μm |
| Precisión * Ra0,012 μm ~ Ra3,2 μm: ≤±(3 nm+2,0 % A), A(Ra)μm | |
| Repetibilidad (1δ) * 1δ≤1 nm | |
| Residual de medición * Rq≤3 nm | |
| Parámetros de rugosidad - Rugosidad R: Rp, Rv, Rz, Rc, Rt, Ra, Rq, Rsk, Rku, RSm, RPc, Rdq, Rdc, Rmr, Rmax, Rpm, tp, Htp, Pc, Rda, Ry, Sm, S, Rpq, Rvq, Rmq, RzJ, Rv1max, Rp1max, Rz1max, Rmr(Rz/4), maxRa, R5z, R3z, Rh, Dq, Lq, SD | |
| Parámetros de medición asféricos -Parámetros de microperfil: Pt, Pa, Fig; Parámetros de inclinación: Smx, Smn; Parámetro de ángulo del eje horizontal: Tilt; Parámetros de distancia entre el eje óptico y el contorno: Xp, Xv, Xt; Parámetro de rugosidad cuadrática media: RMS; Parámetros de pendiente: Slpe mx, Slpemx (x), Slperms; Parámetro de error de radio de vértice: Radius Err | |
| Filtro - Filtro gaussiano, filtro 2RC, filtro de fase cero | |
| Longitud de muestreo - 0,008, 0,08, 0,25, 0,8, 2,5, 8,0 o 25 mm seleccionables | |
| Duración de la evaluación - Cálculo automático | |
| Tamaño (largo x ancho x alto) | 800×500×1080(mm) |
| Peso | 265 kilos |
*1 La precisión se basa en el bloque patrón de medición.
*2 La precisión se basa en la prueba Pt de una bola estándar de diámetro inferior a 25 mm.
*3 La precisión se basa en la verificación de una bola estándar de ф 50 mm con un arco que supera los 90 grados.
*4 La precisión se basa en la medición del ángulo de un prisma poligonal.
*5 La precisión se basa en la medición del plano óptico.
*6 La precisión se basa en la medición del bloque de rugosidad estándar.
*7 La repetibilidad se basa en la medición de un bloque de rugosidad de onda cuadrada de 0,1-0,2 μm y un bloque de altura de paso estándar.
*8 La precisión se basa en la medición de un bloque de rugosidad de nivel de 1 nm y un plano óptico.
