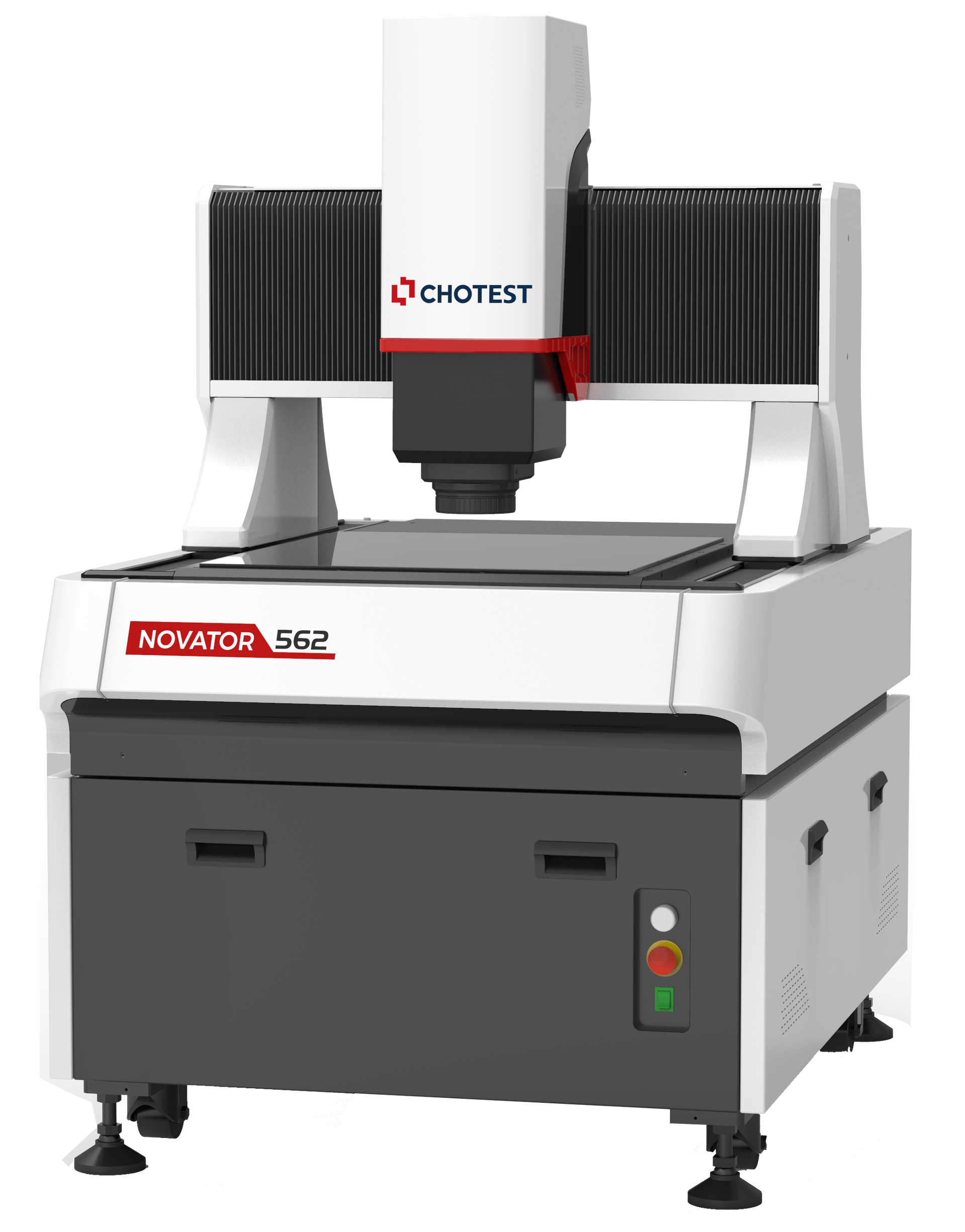

NOVATOR 333
Herramientas de medición
Extracción de puntos de borde mediante escaneo, extracción de puntos de borde por multisegmento, extracción de puntos de borde por círculo, extracción de elipse, extracción de línea de contorno por selección de marco, punto de enfoque, puntos más cercanos, etc.
Medir características geométricas
Punto, línea, círculo (coordenada central, radio, diámetro), arco, centro, ángulo, distancia, ancho de línea, sitio del agujero, apertura, número de agujeros, distancia de agujero a agujero, agujero al borde, distancia del centro del arco al agujero, distancia del centro del arco al borde, distancia del punto alto del arco al otro punto alto del arco, distancia de la intersección a la intersección, etc.
Características de construcción
Intersección, punto central, punto extremo, punto final, conexión de dos puntos, línea paralela, línea perpendicular, tangente, bisectriz, línea central, fusión de segmentos de línea, dibujo de un círculo por el radio, dibujo de un círculo inscrito entre tres líneas, dibujo de un círculo inscrito por dos líneas y radio, etc.
Tolerancia geométrica
Rectitud, redondez, contorno, posición, paralelismo, simetría, perpendicularidad, concentricidad y otras evaluaciones de tolerancia de forma y posición.
Características
Luz de superficie RGB reemplazable
Integrar la medición de topografía 3D
Etapa móvil estable, alta precisión de medición.
Cuerpo de mármol de precisión, buena estabilidad y alta precisión.
Riel deslizante lineal de precisión y sistema de control servo, movimiento suave y silencioso.
Tres ejes x/y/z programables, realizan inspección por lotes para características complejas.
Imágenes de escaneo láser, medición compuesta 3D
Admite sonda láser de tipo puntual para escanear el perfil en dirección de altura.
Admite sonda láser de escaneo de línea 3D.
VisionX admite una variedad de mediciones de contorno y mediciones espaciales 3D, conectando sin problemas mediciones híbridas 2D/3D.
Fuente de luz estroboscópica, disparos de moscas a alta velocidad
Equipado con fuente de iluminación estroboscópica, admite modos de iluminación estroboscópica y normal.
Admite el modo de medición de disparo con mosca, la eficiencia de medición aumenta entre 5 y 10 veces.
Admite la función de medición de costura de las máquinas de medición de flash.

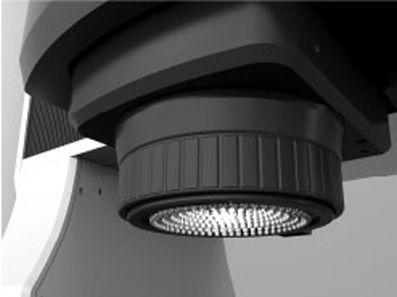

Luz de superficie RGB reemplazable, elevación y descenso independientes
La luz RGB y blanca se pueden reemplazar para adaptarse a una variedad de colores complejos y superficies de materiales.
La luz de superficie se puede levantar de forma independiente para observar mejor la superficie de la muestra.
Admite luz de fondo programable, luz coaxial y 6 anillos y 8 segmentos de luz de superficie.
Medición de lotes automática y rápida
El programa coincide con el sistema de coordenadas de la pieza de trabajo y ejecuta automáticamente el proceso de medición.
Admite dibujos CAD e importación de dibujos Gerber.
Puede ejecutar mediciones de lotes de forma rápida y precisa en el modo de sistema de coordenadas fijas CNC.
Fácil manejo, sin complicaciones.
Equipado con una cámara de navegación de gran campo de visión para un posicionamiento rápido de la pieza de trabajo.
Función anticolisión de lente mecánica
Interfaz de operación fácil de usar, cualquiera puede configurar y medir fácilmente.
Interface del Software
Exportación automática de datos
Admite control de programación segmentaria de luz de superficie, luz transmitida y luz coaxial, identifica automáticamente la posición de medición y obtiene resultados de medición uniformes y estables en todo momento.
Medición automática de lotes
Informe de análisis SPC de salida, que incluye valores estadísticos (como CA, PPK, CPK, PP, etc.) y gráficos de control (como gráficos de media y rango, gráficos de media y desviación estándar, gráficos de mediana y rango, gráficos de valor único y de rango móvil).
Puede generar informes en formatos Excel, Word, PDF, TXT y AutoCAD.
Admite la exportación de datos a un archivo Excel designado según la plantilla designada en tiempo real
Admite transmisión Q-DAS según el formato designado.
Admite intercambio de datos mediante protocolo HTTP o socket
| Características | |
|---|---|
| Modelo N° | Novator333 |
| Rango de viaje | X(mm) 300 |
| Y(mm) 300 | |
| Z(mm) 300 | |
| Tipo de estructura | Puente |
| Material base | Granito |
| Monitor | Pantalla LCD de 24" (1920×1080) |
| Sensor de imagen | Cámara industrial colorida de alta definición de 5 MP |
| Resolución de la escala de vidrio | 0,1 μm |
| Lente | Lente motorizada 13,3X |
| Aumento | Zoom óptico: 0,6X~8,0X, Zoom de imagen: 17X~380X |
| Campo de visión | Máx.: 13 x 11 mm; Mín.: 1,0 x 0,8 mm |
| Luz | Luz de fondo - Iluminación de transmisión telecéntrica |
| Anillo de luz - Luz de superficie de 6 anillos y 8 segmentos (256 niveles) (o luz de superficie RGB, opcional) | |
| Z - LED | |
| Precisión | X/Y (1,6+L/250)μm |
| X⊥Y (2,0+L/250)μm | |
| Z (3,0+L/200)μm | |
| Rango de medición Z* 5 mm | |
| Escaneo 3D | Ancho de escaneo* 30 mm |
| Repetibilidad* ±1 μm | |
| Precisión Z* ±0,1 %FS | |
| Velocidad de escaneo 10~80 mm/s | |
| Modo de disparo de mosca | Soporte |
| Cámara de navegación | Soporte |
| Opción de sensor | (1) Sonda táctil; (2) Sonda óptica |
| Velocidad máxima | XY 500 mm/s |
| Z 100 mm/s | |
| Tamaño | 1300×900×1920 mm |
| Peso | 1160 kilogramos |
| Capacidad de carga | 25 kilos |
| Fuerza | 2000W |
| Control de movimiento | Sistema de servocontrol |
| Software | Visión X |
| Aporte | CA 200~240 V, 50/60 Hz |
| Entorno de trabajo | Temperatura 20℃ ±2℃, Humedad 20~80%, Vibración <0,002g, Menos de 15Hz |
Observaciones:
* 1 En la posición de enfoque, la temperatura ambiente es de +20 °C ± 1,0 °C y la carga en la mesa es de 5 kg o menos; L es el rango de movimiento de la mesa (mm)
* 2 Se requiere una sonda de escaneo de línea opcional.
* 3 Rango de medición de 5 mm a 40 mm opcional.
* 4 Ancho de escaneo de 30 mm a 145 mm opcional.
* 5 La temperatura ambiente es de +20 °C ± 1,0 °C
