Caso práctico: "Medición de álabes de turbina mediante la técnica óptica Focus Variation"

El objeto de medición es un álabe de turbina, medida de manera rápida y eficiente con la máquina de medición por coordenadas µCMM y la unidad de rotación Real3D.

La precisión del sistema permite mediciones 3D de alta densidad en áreas de interés con alta precisión en todo el rango de recorrido de los ejes de coordenadas.

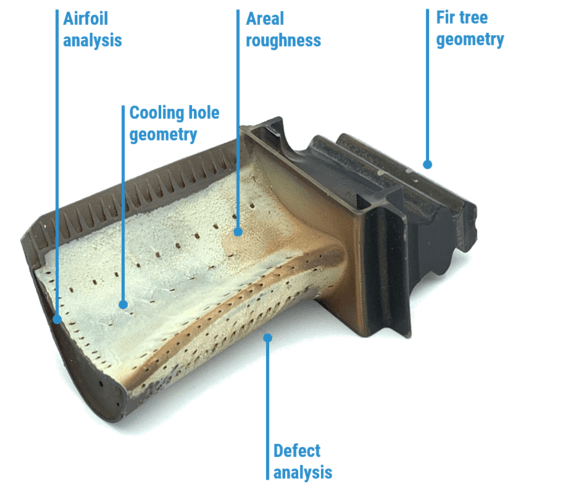

Para analizar el álabe de la turbina se miden los siguientes parámetros:

• Geometría de un orificio de enfriamiento

• Defectos

• Perfil y rugosidad del área

• Geometría del encastre del álabe

• Análisis de perfil aerodinámico (radios del borde anterior y posterior, desviación de forma, torsión del perfil, etc.)


Descargue este caso práctico para conocer en detalle cómo realizar esta medición y las ventajas que obtendrá con el uso la tecnología Bruker ALICONA.
