Caso práctico: "Delaminación de agujeros en polímeros reforzados con fibra de carbono (CFRP)"

Advanced Manufacturing Research Centre (AMRC) de la Universidad de Sheffield utiliza el sistema de metrología óptica μCMM Bruker Alicona para medir la delaminación alrededor de los orificios perforados en CFRP.

La delaminación debida a la perforación de material compuesto es un problema generalizado dentro de la industria aeroespacial. La salida de alta calidad del sistema μCMM de Bruker Alicona, junto con su velocidad para escanear múltiples orificios, brinda la oportunidad de desarrollar un método automatizado confiable de inspección por delaminación de orificios.

Los componentes de polímero reforzado con fibra de carbono (CFRP) son cada vez más comunes en la industria aeroespacial y a menudo se fabrican colocando una serie de capas de resina / fibra sin curar una encima de la otra. Una vez que se completa el laminado, el material se cura, dándole al material sus propiedades finales.

Antes del ensamblaje final, a menudo es necesario perforar orificios para sujetadores en los componentes de CFRP. Esto puede resultar en una separación de las capas, conocida como delaminación. Esta delaminación puede resultar en fallas prematuras de las piezas y es una de las principales causas del costoso rechazo de piezas en la industria aeroespacial.

En este caso práctico, AMRC aprovecha los beneficios de las herramientas de inspección de alta resolución que ofrece Bruker Alicona μCMM para determinar la profundidad y los factores de forma de la delaminación del pozo.

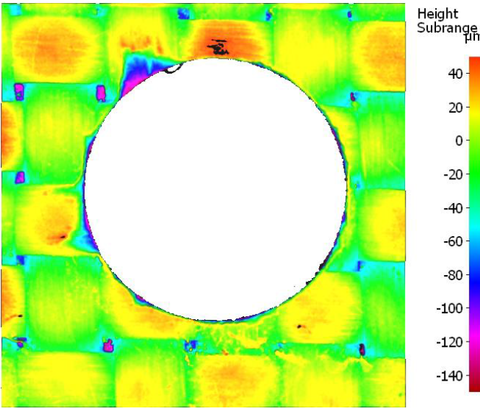

La evaluación de la profundidad de la delaminación indicará si el daño se limita solo a la capa superficial o si las capas estructurales más profundas también se ven afectadas.
